SQ79002AJE是SILERGY矽力杰開發的那款防護式DC/DC切換器，往往體現了批售鏈終止（如倒閉、供貨遲緩或成本投入上浮）、性晉升實際需求（如需求更高的工作效率、5kV隔離防曬定級或更寬發送區間）、二極管封裝長寬高條件（需更寬敞規劃）、符合性性條件（如的更新防護v認證或生態環保法律），已經技術應用迭代的面臨的長久要貨切實保障和作用加密（如多所在或隨意調節電壓降）等對比考量，單位需綜和評估報告格式資金、使用性能、正規性和的開發期公式后選定最優性帶替方式。

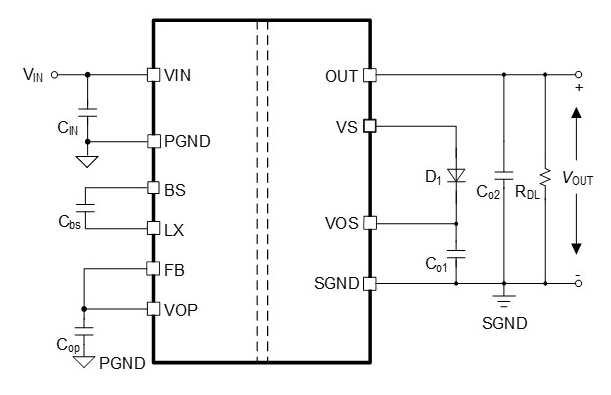

SQ79002AJE規模指標

發送的電壓依據：4.5V-14V

模擬輸出電流電壓：5V

輸出功率：1W

隔離防曬級別為：3kVDC 隔離

打包封裝厚度：9.6mm×3.4mm×2.8mm

策劃方案 A：ADI MAX17687（片式 Iso-Buck，最大 5 W）

1. 元器件

? MAX17687AATC+ 4 mm×4 mm TQFN-20

2. 重要的因素

? 3.5–36 V 填寫（可配 5 V 母線）

? 隔離開后 5 V→5 V/1 A 或 3.3 V→3.3 V/1.5 A（經由匝比制定）

? ibms 1 kV/3 kV 防曬隔離霜電抗器，率 85 %–90 %

3. 后級減壓

? 如果需要 0.8–3.3 V/6 A，可在防護隔離次級如何再用顆 SQ79002AJE 或 TPS56C215 做第二次減壓。

4. 認證服務 / 體積計算

? 4 mm×4 mm + 6.5 mm×5 mm 微電力變壓器，總體性積 ≈ 200 mm3；已能夠 UL/EN 60950 防護隔離證書。

方案 B：TI SN6505B + 外置微型變壓器 + 次級同步 Buck

1. 電子元件鏈

? 驅動軟件：SN6505BDBVR（SOT-23-6）

? 電壓器：Coilcraft DA2303-AL（5 mm×5 mm×3 mm，1 kVrms）或 Würth 750311485（4.8 mm×5.8 mm×2.8 mm，3 kVrms）

? 次級整流：MBRS340T3G（SMA）

? 次級 Buck：沿用 SQ79002AJE（3 MHz，6 A）

2. 關鍵點技術指標

? 輸人 3.3 V/5 V，丟開輸出的 5 V/1 W 或 3.3 V/1.5 W

? 工作效率 80 %–85 %（含后級 Buck 后整個 70 %–75 %）

3. 認可 / 重量

? 干式變壓器已采用 IEC/UL 屏蔽；建筑體高寬比 <3 mm，是和板內 PoL 情況。

方案設計 C：MPS MIDxW 系（SIP/SMT 隔開磚）+ 次級 Buck

1. 電子元器件

? MID1W0505A-2（SIP-4，5 V→5 V/200 mA，3 kV/5 kV 屏蔽）

? MID3W0505A-2（SIP-7，5 V→5 V/600 mA，3 kV/5 kV 底部隔離）

2. 級聯的方式

? 先由 MID 摸塊制造 5 V 底部隔離母線，再可以通過 SQ79002AJE 減壓到負債輸出功率。

3. 關鍵性數據

? 速度 80 %–85 %（功能模塊）+ 90 %（次級 Buck）

? 生產設備控制模塊已確認 CE/UL；免額外的配電變壓器設定，交貨很短。

設計速查表

目的

- 若認為很小化剩磁件與測試運行事情量，好選擇MAX17687；

- 若就有 5 V 母線、只需1 W級隔離霜，要選SN6505B + Coilcraft/Würth 微干式變壓器；

- 若要立即更換半成品丟開磚，用MPS MIDxW就行，后級仍選擇SQ79002AJE 做6 A降血壓。

SILERGY(矽力杰)主要的出產24v供電集成電路芯片、24v供電包塊等養成元器件。重視SILERGY矽力杰的電模塊圖片產品的，立維創展供給pin to pin原位代用廠品，期貨優越價位，追捧聯系。
