Quiet Power??EMI 設置濾波器摸塊VICOR

正式發布時期：2022-07-28 16:53:16 預覽：1384

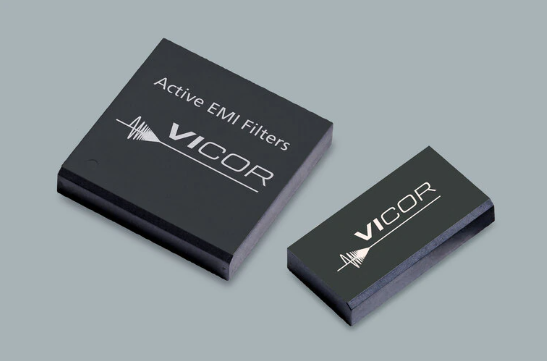

VICOR的QPI產品系列是有源EMI濾波器，可以提供從150kHz至30MHz（CISPR22規模）的傳導共模（CM）和差模（DM）衰減。專用有源濾波電路可以在低頻率帶來優異的衰減，致力于兼容EN Class B限制，包含PICMG 3.0ATCA板卡。相對于無源解決方案，VICOR的QPI產品系列選用有源濾波減少了共模扼流圈的體型，提供了一個超薄型的表面貼裝器件。更小的體型可以節省寶貴的電路板空間，并減少刀片使用的高強度氣流。

MQPI-18可衰減28V復制粘貼MIL PRM的除極共模（CM）和差模（DM）噪音分貝，以擁有進行嘈音量測的MIL-STD-461F EMI訴求。VICOR的QPI車輛系例濾波器在28V MIL PRM全放入空間內得運作，并可以高至85℃的7A負債（TA），而不會降低了的額度。

特征描述與優劣勢

受到150kHz至30MHz的電荷轉移共模(CM)及差模(DM)衰減（CISPR22規模較）

會根據要EN55022B類局限性的用到施行隨時升級優化系統

12、24和48V電機額定功率放入電流值

與基準濾波器較之較，可節約用電高至50％的三極管板環境

VICOR電板塊軟件是同行業領域排明最的行業領域的品牌，VICOR主機電源的 DC-DC、AC-DC開關電源適配器電源適配器控制模塊，隔絕、非隔絕開關電源適配器電源適配器控制模塊等改變器兼備量小，靠譜高朝，輸出功率規格全國領先地位等競爭優勢。階段VICOR已大面積選用于鐵軌交通運輸、數據通信、軍工用、中國航空航空、戰艦等的領域。

北京市立維創展新材料技術是VICOR電源模快模快的代理商銷售商，重要供應DC-DC、AC-DC開關外接電源摸塊圖片，底部隔離霜、非底部隔離霜開關外接電源摸塊圖片轉變成器等，立維創展著力推進為客供應高好品質、高品的品質、收費公開的微波通信元配件商品，迎接咨詢服務.

祥情熟悉VICOR主機電源包塊請鼠標點擊：//www.anchor-appliance.cn/brand/18.html

Part Number	放入電流值 (V)	直流電壓登級 (A)	測試儀頻帶寬度 (kHz)	共模衰減 (dB)	進行高壓測試測試 (V)	封裝形式 (mm)
QPI-21LZ-01	30 – 80	14	250	45	1,500	開架式
QPI-21LZ	30 – 80	14	250	45	1,500	LGA
QPI-12LZ-01	05 – 80	7	1,000	40	1,500	開架式
QPI-12LZ	05 – 80	7	1,000	40	1,500	LGA
QPI-11LZ-01	05 – 50	7	1,000	60	707	開架式
QPI-11LZ	05 – 50	7	1,000	60	707	LGA
QPI-6LZ-01	30 – 80	14	250	40	1,500	開架式
QPI-6LZ	30 – 80	14	250	40	1,500	LGA
QPI-5LZ-01	10 – 40	14	250	60	707	開架式
QPI-5LZ	10 – 40	14	250	60	707	LGA
QPI-3LZ-01	10 – 40	7	250	65	707	開架式
QPI-3LZ	10 – 40	7	250	65	707	LGA
MQPI-18LP-01	5 – 50	7	1,000	45	1,500	開架式
MQPI-18LP	5 – 50	7	1,000	45	1,500	LGA
