 HMC591不是款高動態性范疇GaAs PHEMT MMIC 2 W電馬力拖動器，工做規律范疇為6至10 GHz。 該拖動器裸片具備23 dB增益值，供大于求電馬力為+34 dBm，開關電源電流值為+7.0V (24% PAE)。 模擬導出的IP3為+43 dBm（典型性值）。 隔直RF I/O一致至50 Ω，可解乏集成型到多處理器包塊(MCM)中。 所有參數均采用50 ?測試儀沖壓模具中的處理器更改，采用的直徑為0.025mm (1 mil)、段長度為0.31mm (12 mil)的線焊連結。 來說要有較佳OIP3的采用，Idd應設計為940 mA以有+43 dBm OIP3。 來說要有較佳模擬導出的P1dB的采用，Idd應設計為1,340 mA以有+33.5 dBm模擬導出的P1dB。

HMC591應用

• 點對點無線電
• 點對多點無線電
• 測試設備和傳感器
• 軍用最終用途
• 太空

HMC591優勢和特點

• 飽和輸出功率：
  +34 dBm (24% PAE)
• 輸出IP3： +43 dBm
• 增益： 23 dB
• 直流電源： +7V (1340 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

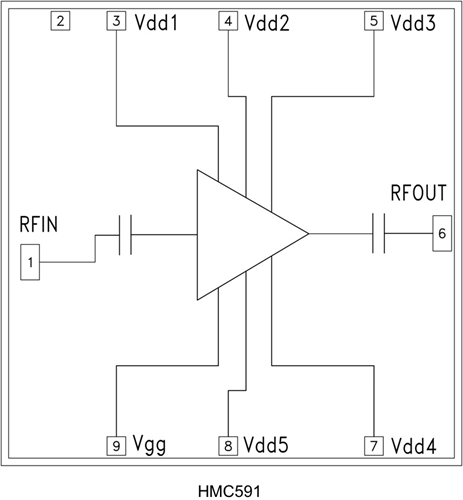

HMC591結構圖
