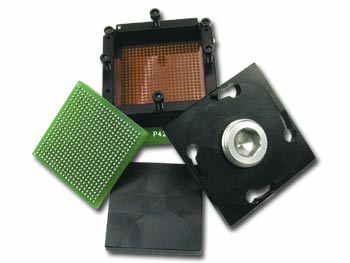

Ironwood Electronics的GHz BGA和QFN/MLF插座是原型制作和測試幾乎所有BGA或QFN設備應用的理想選擇。這些ZIF插座提供了出色的信號完整性，但仍然具有成本效益。采用創新的彈性體互連技術，Ironwood Electronics插座提供高達40GHz的低信號損耗，并支持低至0.3mm的BGA或QFN/MLF間距。

Ironwood Electronics實用裝置孔和地位孔在指標操作系統的BGA焊盤上機械化裝置GHz BGA電源插座面板。這樣低電源插座面板每側僅比現實情況的IC裝封大2.5公分。我們搭載尺寸從55公分到1公分的集成化電線元器件封裝。較大的產品設備機會需要背板。但如果指標PCB的背影涵蓋電袋子器和功率電阻，則都可以方案個性的絕緣層帶板，并成這樣電氣元件切出空腔。絕緣層帶板夾在背板和指標PCB中間。Ironwood Electronics插頭開關路過精密五金設計的的概念，可將IC引導和幫助到每次球的對進行接連地點，并選用鋁合金cpu熱管熱量散發器螺柱提拱收縮。Ironwood Electronics插頭開關的設計的的概念應該在沒得格外cpu熱量散發的癥狀下cpu熱量散發可達到幾瓦，選用設計的cpu熱管熱量散發器應該承受壓力可達到100瓦的馬力。消費者只需將集成型線路放進插頭開關中，擺放在壓盤，選轉蓋子，并在cpu熱管熱量散發器螺柱上增加最大扭矩能夠 進行接連IC。它與自備的sbt-bga插頭開關裝封和同一插頭開關科技兼容。假如PCB中已會有孔，應該設計GHzQ彈體插槽以裝下它們之間。同一個典型性的GHzQ彈體插頭開關與選轉蓋提示 。Ironwood Electronics插座面板時用作IC二極管封裝和三極管板期間接觸性器的z軸導電可塑性體都是個低電阻功率聯接器。可塑性體由差距小的燙金絲基體和綿軟的硅天然橡膠隔熱片根據。燙金的芯線從生產硅晶片的上下兩邊漆層突顯數μm。自感值一般選擇0.06nh。一個觸點開關的功率存儲量為2A。可塑性體的操作工作頻率領域為-35C至125C。Ironwood electronics是美最牛的高不靠譜性沖擊實驗臺商品制作商。商品已進行ISO9001:2015、RoHS和ITAR身份驗證。Ironwood Electronics電子器材商品系比如墻壁插座、兼容性測量器、測量設計私人定制等。河南市立維創展科學技藝管理權限微商代理 Ironwood Electronics商品，在華人區賣與技藝服務于可以。喜愛咨訊。*要素服務型號規格請管理咨詢他們的推銷建設項目師。

40GHZ Elastomer BGA socket SG15-BGA-1xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	IC Size Tolerance (mm)	IC Array X	IC Array Y	IC Ball Height Min (mm)	IC Ball Height Max (mm)	IC Total Height Max (mm)	IC Ball Coplanarity (mm)	IC Ball Diameter Max (mm)	Backing Plate	Cavity Down	IC Top Surface	Socket Lid	Heat Sink	Part Description
SG15-BGA-1000	yes	0.4	1156	14	14	0.1	34	34	0.15	0.23	1	0.08	0.3	yes	yes	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1001	yes	0.4	1292	14	15.5	0.1	34	38	0.06	0.25	1.31	0.05	0.25	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1002	yes	0.4	225	7	7	0.1	15	15	0.14	0.24	0.95	0.08	0.3	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1003	yes	0.65	134	10	11.5	0.1	10	17	0.22		0.7	0.08	0.36	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1004	yes	0.65	121	8	8	0.1	11	11	0.15	0.25	1.52	0.08	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1005	yes	0.65	81	6.5	6.5	0.1	9	9	0.2	0.3	1	0.1	0.35	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1006	yes	0.5	112	6	6	0.1	12	12	0.15		0.8	0.08	0.35	no	no	Flat	Swivel		GHz BGA Socket (ZIF)
SG15-BGA-1007	yes	0.4x0.3	29	1.74	2.05	0.1	5	6	0.09	0.15	0.46	0.08	0.18	yes	no	Flat	Swivel		GHz BGA Socket (ZIF)





40GHz Elastomer QFN socket SG25-2xxx (0.4mm, 0.5mm, 0.65mm pitch)
PART NUMBER	ROHS	Top Pitch (mm)	Max Pincount	IC Size X (mm)	IC Size Y (mm)	Socket Lid	Part Description
SG25-QFN-2000	YES	0.5	12	7.87	4.26	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2001	YES	0.4	32	4	4	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2002	YES	0.4	11	1.5	1.5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2003	YES	0.4	10	1.5	1.2	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2004	YES	0.4	44	5	5	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2005	YES	0.5	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2006	YES	0.5	40	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2007	YES	0.5	148	10	8	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2008	YES	0.4	48	7	7	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2010	YES	0.35	88	9	9	Swivel	GHz QFN/MLF Socket (ZIF)
SG25-QFN-2011	YES	0.5	36	6	6	Swivel	GHz QFN/MLF Socket (ZIF)
