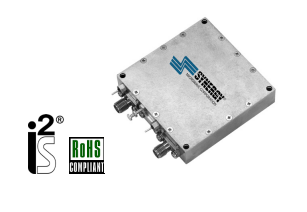

Synergy徽波的 KSFLO27R5-100-12是一款Ku波段超低噪聲鎖相轉換器,采用小包裝,具有多個顯著的特點和參數數據。首先,它的工作頻率(Fo)達到了27.5GHz,非常適合于高頻應用。其次,該設備的輸出功率高達28dBm,確保了強大的信號輸出能力。

在輸人的管理方面,其考生輸人工作頻率為100MHz,而考生輸人級需要在-3到+3dBm的領域內變現,能提供了較寬的輸人領域。在共電的管理方面,該裝備的電壓值(Vcc)為12mA Max.,而最大的電流值(Icc)為400mA Max.,這暗示著它需要在不穩的交流電源供應信息下運作。
該設配的環境噪聲特性特別表現出色。其諧波減緩功能(2Fo)實現了25dBc(最大),而次諧波減緩(3Fo)也實現了27dBc(最大)。凡此種種,輸送雜散和規范側帶的減緩區分實現了60dBc(最大),進一歩維持了信號燈的純鉆戒顏色。
在相位背景嗓聲這方面,該轉為器展示表現出色。在1kHz時,其相位背景嗓聲為-85dBc/Hz;在10kHz時為-88dBc/Hz;在100kHz時為-98dBc/Hz;在1MHz時為-112dBc/Hz;在10MHz時同時也是高于了-145dBc/Hz,這類指標均表示其低背景嗓聲耐腐蝕性優美。
還有,該主設備還要具備鎖的檢測功能性,按照CMOS信息指出固定庭外和解鎖壯態,便捷粉絲使用網絡監控和懂得調整。在操作流程室溫事情方面,它可能在-20至+50°C的的超范圍內正常情況下事情,并且儲存室溫的超范圍為-40至+85°C,能夠 出非常好的室溫應用性。
之后,應該還要注意的是,為了更好地確定系統的安全穩定自動運行并盡量避免高出上限的操作溫,使用者應該出具任何的熱量散發預防措施。
金橋銅業跨接線的截面積大小產品參數:
| Frequency (Fo) | 27.5 GHz | |
| Output Power | 28 dBm | |
| Reference Input Frequency | 100 MMHz | |
| Reference Input Level | -3 t0+3dBm | |
| Supply Voltage | Vcc (Vdc) | Icc (mA Max.) |
| +12 | 400 | |
| Harmonics (2*Fo) | 25 dBc (Min.) | |
| Sub-Harmonic (3*Fo) | 27 dBc (Min.) | |
| Output Spurious | 60 dBc (Min.) | |
| Reference Sideband | 60 dBc (Min.) | |
| Output Load Impedance | 50 Ohms (Nom.) | |
| Typical Phase Noise | Qffset | Phase Noise |
| ②1kHz | 85 dBc/Hz | |
| @10 kHz | -88 dBc/Hz | |
| @100 kHz | 98 dBc/Hz | |
| @1 MHz | -112 dBc/Hz | |
| @10 MHz | -145 dBc/Hz | |
| Lock Detect Indicator | CMOS High (Lock),CMOS Low(Unlock) | |
| Operating Temperature Range | 20 to +50 °℃ | |
| Storage Temperature Range | 40 to +85C | |
| ·Requires adequate heat sinking to avoid exceeding the maximum operating temperature | ||
總而言之所講,Synergy低好低頻噪音鎖相換算器KSFLO27R5-100-12是一個款存在高效能、低低頻噪音、寬手機輸入范圍內包括很好溫適應環境性的系統,可用來于各種類型追求按照嚴格的高頻app動畫場景。
杭州市立維創展信息技術是Synergy的經銷處商,其主要出具Synergy微波通信壓控震蕩器、晶狀體震蕩器、鎖相震蕩器、鎖相環幀率合并器、混頻器等產品,產品坐落在USA中部的立即入口,最快死機中國有老客戶的具體需求。喜愛咨訊。
