DBL20010/30010/40010/50010/60010和N17216-024機架安裝使用耦合電路器North Hills

推出時：2024-04-11 08:54:49     搜素：813

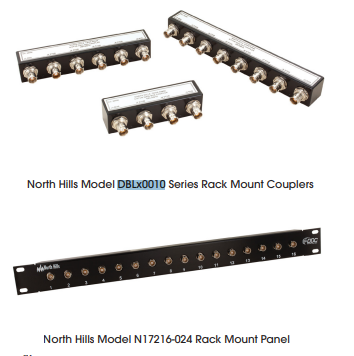

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。

　　這么多耦合電路電路器適宜于在規格19厘米機架中開展制造，使用用簡，會借助1U電氣支架輕易穩定。除此之外，訪客會決定全屋定制接觸器，簡單將耦合電路電路器使用在所有控制系統上。


　　這么多交叉耦合器的結構特征主要包括 1 瓦阻值、工作的室溫範圍為-40oC至+85oC、可手機配置單存根或多存根、利用 Trompeter BJ71 或等效連接方式器，還有就是那些護膚品均決定 MIL-PRF-21038 加工制造，經途100%各種測試和身份認證。

參數：

Paramefer

Value

DtoQD

20%Maximum(250 kHz

Oyeshoot and Ringing

±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall

Common Mode Rejection

-45.0 dB(Min)@1 MHz

Foulf Profection

0.75Z±1%,1 Walt

Turns Rafio

1:1.41

Stub Voltage

1.0V to 14.0V transformer coupled

Operafing Temperafure

40C to +85°℃

Sforage Temperafure

40C to +85°℃

Electrical Notes (see coupler schematic diagram

R1=R2=0.75Z(l wat)
Z?=Nominal Line Impedance of Bus 772

選型：

 Descripfion

Model #

Connector

  2 Stub Rack Mount Couple

DBL20010

BJ71

  3 Stub Rack Mount Couple

DBL30010

BJ71

  4 Stub Rack Mount Couple

DBL40010

BJ71

  5 Stub Rack Mount Couple

DBL50010

BJ71

  6 Stub Rack Mount Coupler

DBL60010

BJ71

  Rack Mount Pane

N17216-024

N/A

上海市立維創展科持是North Hills的經銷處商，可以提供North Hills設備鄰域蘊含帶寬電抗器，帶寬巴倫電抗器，試驗級回波損耗費橋等，設備原裝機進囗的，質量管理絕對，售價優勢可言，喜歡咨詢公司。

詳細信息認識North Hills產品請點擊：http  ：  //www.anchor-appliance.cn/public/brand/14.html
