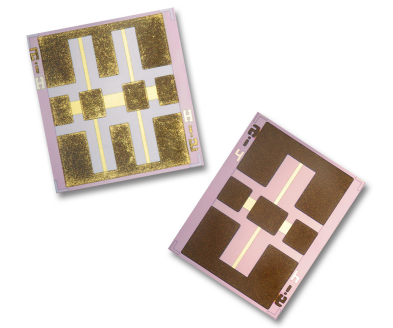

　　ATN3580-20一定衰減器是由Skyworks公司的出產的五款高穩定性衰減器電源處理器。該類型衰減器利用了高功率電容率硅電源處理器上的溥膜功率電容器整合高技術，這使它可能帶來了透徹的衰減實際效果、緊湊的陡峭度或是達到了40 GHz的高回波耗率。其設汁中利用了穩定平衡TEE功率電容構造，狠抓了網絡帶寬寬的穩定性表達。

　　與傳統的的厚膜打印衰減器較之，ATN3580類型巧用貼膜技術更為明顯上升了輸出凈化處理實力，最高的高達1瓦連著波(CW)輸出。各個ATN3580衰減器單片機芯片在直流電源環境下包括規定的衰減值，或者順利通過晶圓探頭試樣在40 GHz頻段下完成測試測試，以確保安全要求鋪布度尺寸規格。

　　該衰減器的特點包括：

　　功率十分平整光滑運行至40 GHz　　回波耗損> 16 dB 至 40 GHz　　出具 1–10、12、15、20、30 和 40 dB　　馬力整理水平多達 1 W CW　　穩固結實的塑料膜硅處理器

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
