?SemiGen電調節器電感線圈

發布信息日子：2024-12-09 17:07:33 閱讀：590

SemiGen的電感電阻線平常是在熔融石英石基材上進行復合膜生產高技術性研發的。精密加工鑄造光刻高技術性和非生物學蝕刻高技術性給出環境整潔的邊界，以維護電磁感應電阻線相互之間的均勻分布度。會按照用到熔融石英石并增加聚酰亞胺表層，SemiGen加工的不要保型涂覆或鉚接的機。電紅外感應器能夠用幾個導電的丙稀酸不飽和硅膠粘合劑丙稀酸不飽和硅膠粘合劑黏合，并將電纜線黏合以相接接。

特征描述：

不所需“橋樁”電磁能次級線圈

板料上的鈍化保養耐磨涂層

型號規格平均度

單單從表面實體的構建電磁爐磁圈

足夠RoHS規范標準

適用

選用作衰減器、縮放器、轉換開關和濾波器，以帶替老式的纏線電磁振動器磁圈。辦公工作頻率是多達20GHz。

SemiGen是美利堅這家晶圓級頻射集成電路芯片有偶像派加工商，從晶圓到封口集成電路芯片, 商品種類豐富的，從航空工業級MIL-PRF 38534到軍工MIL-PRF 19500、750和883，SemiGen專注于于提高領航的性能和耐用性。東莞市立維創展科技創新有局限總部，授權書經銷商于中華領域售賣SemiGen產品的，并供給售前服務保障和售后維修服務保障技藝大力支持服務保障。

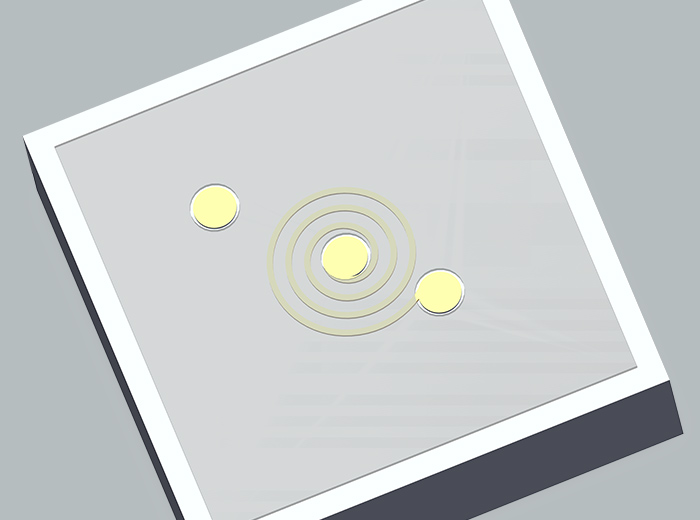

Inductor Coils

Part #	# of Turns	Inductance Ls (?·H) MIN/ TYP/MAX	RsDC	Rs1GHz	Q @ FT MIN/MAX	Test Frequency, FT (GHz)	Resonant Frequency, FR (GHz)
SG100	1.5	1.0/1.5/2.0	8.5	1.0	60/75	1.5	4.0
SG101	2.5	2.0/2.3/2.6	1.0	1.4	50/60	1.5	3.6
SG102	3.5	3.6/4.2/5.0	1.15	2.0	40/45	1.5	3.2
SG103	4.5	5.0/7.5/9.0	1.75	3.5	37/43	1.5	2.3
SG104	5.5	8.0/10/12.0	1.85	3.75	33/38	1.0	2.05
SG105	7.5	15/20/25	2.4	4.25	27/33	0.5	1.85
SG106	9.5	32/40/48	4.0	70	23/27	0.5	1.4
SG107	12.5	80/90/100	9.5	22	18/24	0.5	0.975
SG108	15.5	150/200/250	16.5	36	14/18	0.5	0.460
SG109	18.5	250/300/350	20	42	10/15	0.5	0.250

Dimensions: Inches

Part #	DIM "A" MAX	DIM "B" MAX	DIM "C" MAX
SG100	.030	.030	.012
SG101	.030	.030	.012
SG102	.040	.040	.012
SG103	.040	.040	.012
SG104	.040	.040	.012
SG105	.045	.045	.012
SG106	.055	.055	.012
SG107	.065	.065	.012
SG108	.075	.075	.012
SG109	.085	.085	.012
